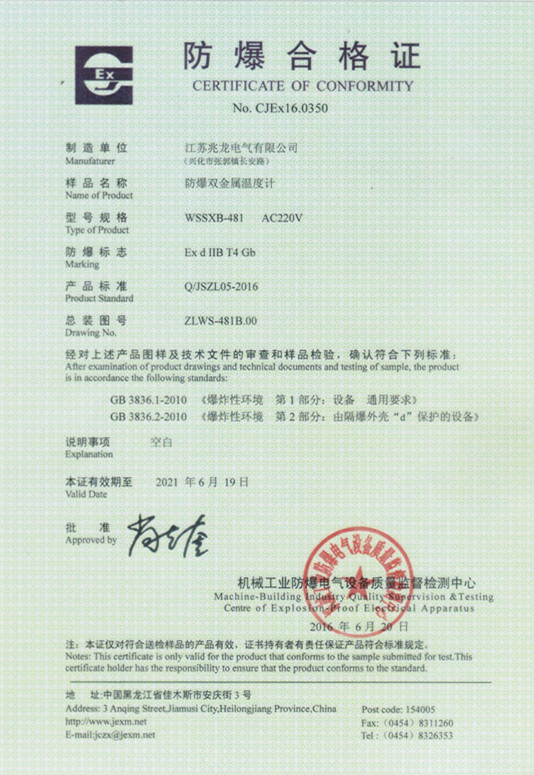

WSSXB-481隔爆式電接點溫度計
時間：2016-06-29 10:55:18 來源： 作者：
...................................................................................................................................................................................................
雙金屬溫度計
WSS系列雙金屬溫度計
一、雙金屬溫度計的用途
雙金屬溫度計是一種適合測量中、低溫的現場檢測儀表。可用來直接測量各種生產過程中的氣體、液體、和蒸汽的溫度,由其實用于野外和沒有電源的情況下測溫。帶電接點雙金屬溫度計，能在工作溫度超過給定值時，自動發出控制信號切斷電源或報警。
雙金屬溫度計具有無汞害、易讀數、堅固和耐振等優點，可代替工業玻璃水銀溫度計，廣泛適用于工業和科研部門。
雙金屬溫度計分為普通型、戶外型、防腐型三種。普通型外殼用鐵皮電鍍，保護管用不銹鋼，適用于室內一般的場合。戶外型外殼用鋁合金(或不銹鋼)制造，保護管、連接線均采用不銹鋼，密封性較好。適用于室外一般耐腐蝕場所。防腐型外殼采用全不銹鋼，保護管、鏈接住均采用304SS材料。鏈接部分采用密封膠，可使用于多數腐蝕介質、液體、氣體的測量。
二、雙金屬溫度計的結構原理
是利用兩種不同金屬在溫度改變時膨脹程度不同的原理工作的。工業用雙金屬溫度計主要的元件是一個用兩種或多種金屬片疊壓在一起組成的多層金屬片。能自動連續記錄變化的儀器，為提高測溫靈敏度，通常將金屬片制成螺旋卷形狀。當多層金屬片的溫度改變時，各層金屬膨脹或收縮量不等，使得螺旋卷卷起或松開。由于螺旋卷的一端固定而另一端和一可以自由轉動的指針相連，兩種金屬在溫度變化時體變化量不一樣，因此會發生彎曲。
軸向型溫度計指針直接裝在芯軸上。徑向型結構指示針通過轉角彈簧與芯軸連接。當溫度變化時，感溫元件自由端旋轉，經芯軸傳動指針在刻度盤上指示被測介質溫度的變化值。電接點溫度計，指針上裝有動接點，固定接點裝在設定指針上，指針觸頭隨溫度變化旋轉，當溫度達到或超過設定值時，接點閉合發出信號，已達自動控制和報警的目的。
這種儀表的測溫范圍是-80--500℃，允許均為標尺兩程的1%左右。這種溫度計和棒狀的玻璃液體溫度計的用途相似，但可使用在強度要求更高的條件下。
三、雙金屬溫度計的特點
雙金屬溫度計是一種適合測量中，低溫的現場檢測儀表，可用來直接測量液化、氣體的溫度。雙金屬溫度計與國內同類產品的比較：儀表精度等級達到1.0--2.5級，儀表上殼采用防腐材料，其耐溫性可以高達200℃，最低為-40℃。法蘭式結構，雙層密封膠圈，故防腐，防水性能好。保護管焊接采用全自動氬氣保護管、焊縫牢固、晶間腐蝕小。標度盤是鋁氧化印刷盤，表面清晰式樣美觀。指針為內可調式。雙金屬溫度計有軸向型,徑向型,萬向型，帶遠傳型，熱套式。電接點式等表頭型號選擇.雙金屬溫度計探桿長度可以根據客戶需要來定制?，F(xiàn)場顯示溫度，直觀方便，安全可靠，使用壽命長；抽芯式溫度計,可不停機短時間維護或更換機芯。軸向型、徑向型、135°C型、萬向型等品種齊全，適應于各種現場安裝的需要。
四、雙金屬溫度計的型號命名
五、技術參數
1.執行標準 JB/T8803-1998
2.分類：軸向型、徑向型、萬向型等
3.標度盤公稱直徑（MM）：60，100，1504.
4.精度等級：（1.0），1.5，（2.5）
5.熱響應時間：≤40S
6.防護等級：IP55
7.角度調整誤差：角度調整誤差應不超過其量程的1.0%
8.回差：雙金屬溫度計回差應不大于基本誤差限的絕對值
9.重復性：雙金屬溫度計重復性極限范圍應不大于基本誤差限絕對值的1/2主要技術參數
10.溫度計的接點為上、下限，單限，雙上限（全部常開）。
11.接點額定功率：10VA（無感負載）
最高工作電壓：380V
最大工作電流：1A
工作場所相對濕度：5----100%
13.WSS系列雙金屬溫度計屬于耐振機械儀表
14.測量溫度時應將保護管下面100mm長全部浸入被測量介質，以保持溫度準確性。
15.儀表經常工作的溫度最好在刻度范圍的1/2--3/4處。
雙金屬溫度計的溫度范圍：-80～+40℃、 -40～+80℃、 -20～+60、-20～+100 、0～50℃ 、0～100℃、 0~120℃、 0～150℃、 0~160℃ 、0～200℃、0~250℃ 、0～300℃、0~350℃、 0～400℃、 0~450℃ 、0～500℃ 、0~550℃ 、0~600℃等,特殊的可訂制.
六、選擇雙金屬溫度計所需要的參數：
1、表盤直徑
2、溫度量程
3、安裝方式
4、測量插深
5、現場工礦
6、測量介質
7、連接螺紋尺寸（或法蘭尺寸）
七、雙金屬溫度計的使用注意事項和維護
1、WSS系列雙金屬溫度計在保管、安裝、使用及運輸過程中，應盡量避免碰撞保護管，切勿使保護管彎曲、變形。安裝時，嚴禁扭動儀表外殼當扳手使用。
2、雙金屬溫度計保護管浸入被測介質中的長度必須大于感溫元件的長度，一般浸入長度大于100mm，0--50°C量程的浸入長度大于150mm，以保證測量的準確性。
3、各類雙金屬溫度計不宜用于測量敞開容器內介質溫度，帶接點溫度計，不宜在工作振動較大場合的控制回路中使用。
4、溫度計在正常使用的情況下，應予定期檢驗。一般以每隔6個月檢驗一次為宜。
5、電接點溫度計不允許在強烈震動下工作，以免影響接點可靠性。
6、本產品實行三包。
